ESTRUTURAS DE SOLO PARA PAINÉIS FOTOVOLTAICOS
O Sistema Solar SOLUFRAME® são estruturas metálicas compostas por perfis conformados a frio (dobrados), próprias para utilização em micros, pequenas e grandes usinas solares de solo. Fornecidas em kits sob medida e já preparadas para a montagem, tendo como base os aços estruturais ZAR 400 Z275 galvanizado NBR 7008 e o CIVIL 300 galvanização NBR 6323, atendem os diversos ambientes de exposição em nosso país. Essas estruturas são projetadas conforme os diversos modelos de datasheet de painéis fotovoltaicos do mercado, dispensando os perfis de alumínio para a instalação das placas.

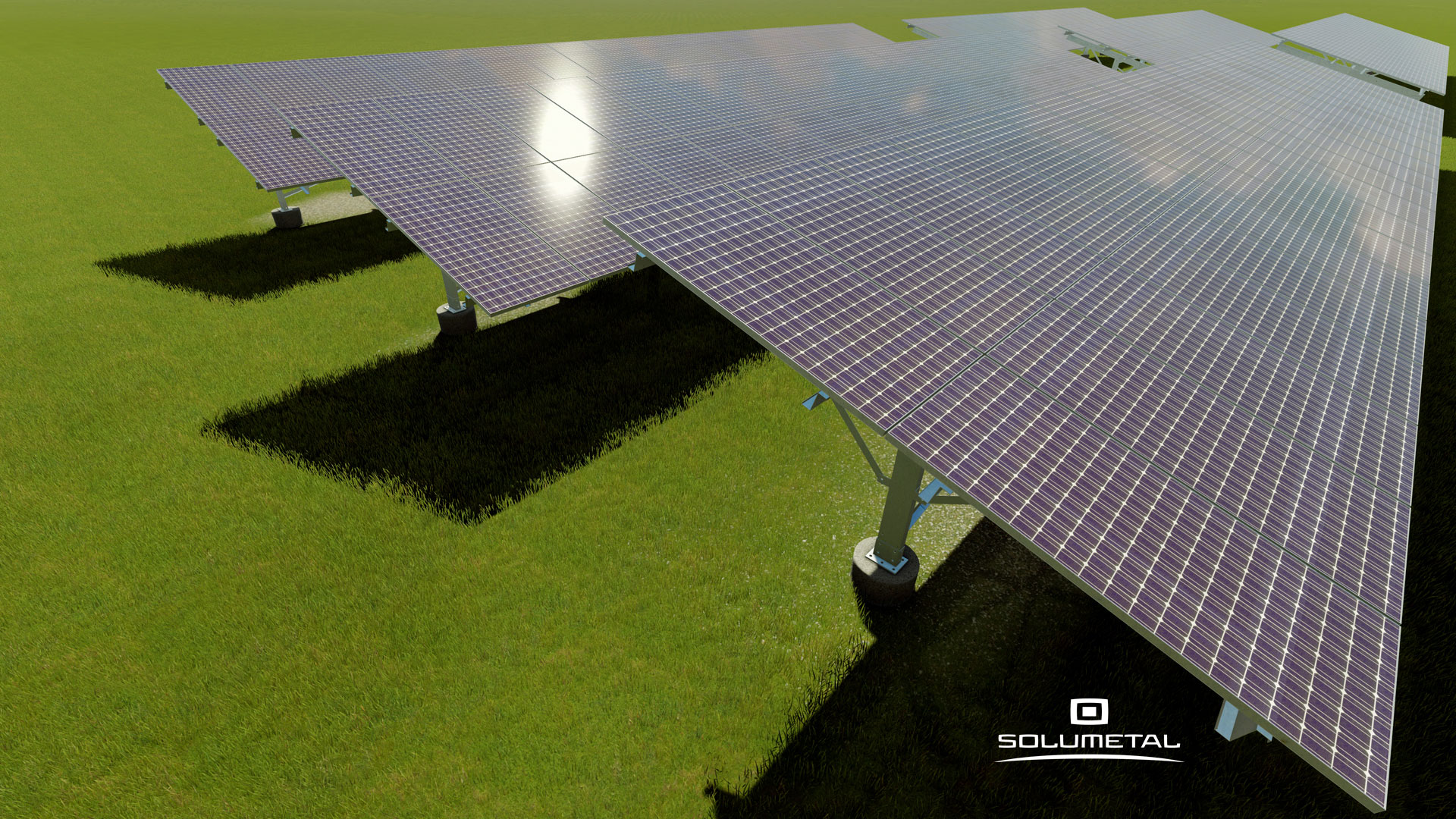

MONO POSTE
Sistema disposto de pilar único, com distanciamento de 3 m, com capacidade de 06 placas solares por módulo metálico.
MONTAGEM
100% com parafusos A325 e A307 galvanizados, sem nenhum tipo de solda ou de preparação adicional.
MODULAÇÕES
Mono Poste com distância entre fundações de 3 m – 06 placas solares.
DIFERENCIAS
- Menor quantidade de fundações, módulos metálicos com distanciamento de 3 m;
- Fixação direta da placa no perfil estrutural, dispensando os perfis e acessórios em alumínio;
- Podem ser preparados para fixadores/aterramento de placa tipo PowAR Snap™;
- Kit pronto para montar SOLUFRAME®.
VANTAGENS
- Melhor relação custo x beneficio em comparação com os existentes no mercado;
- Maior durabilidade Mix de Galvanizações pela NBR 6323 e ASTM A 653 M;
- Maior resistência mecânica Aço Estrutural de 300 Mpa e 400 Mpa de limite de escoamento;
- Montagem simplificada kits pré industrializados 100% reciclagem, ecologicamente correto.

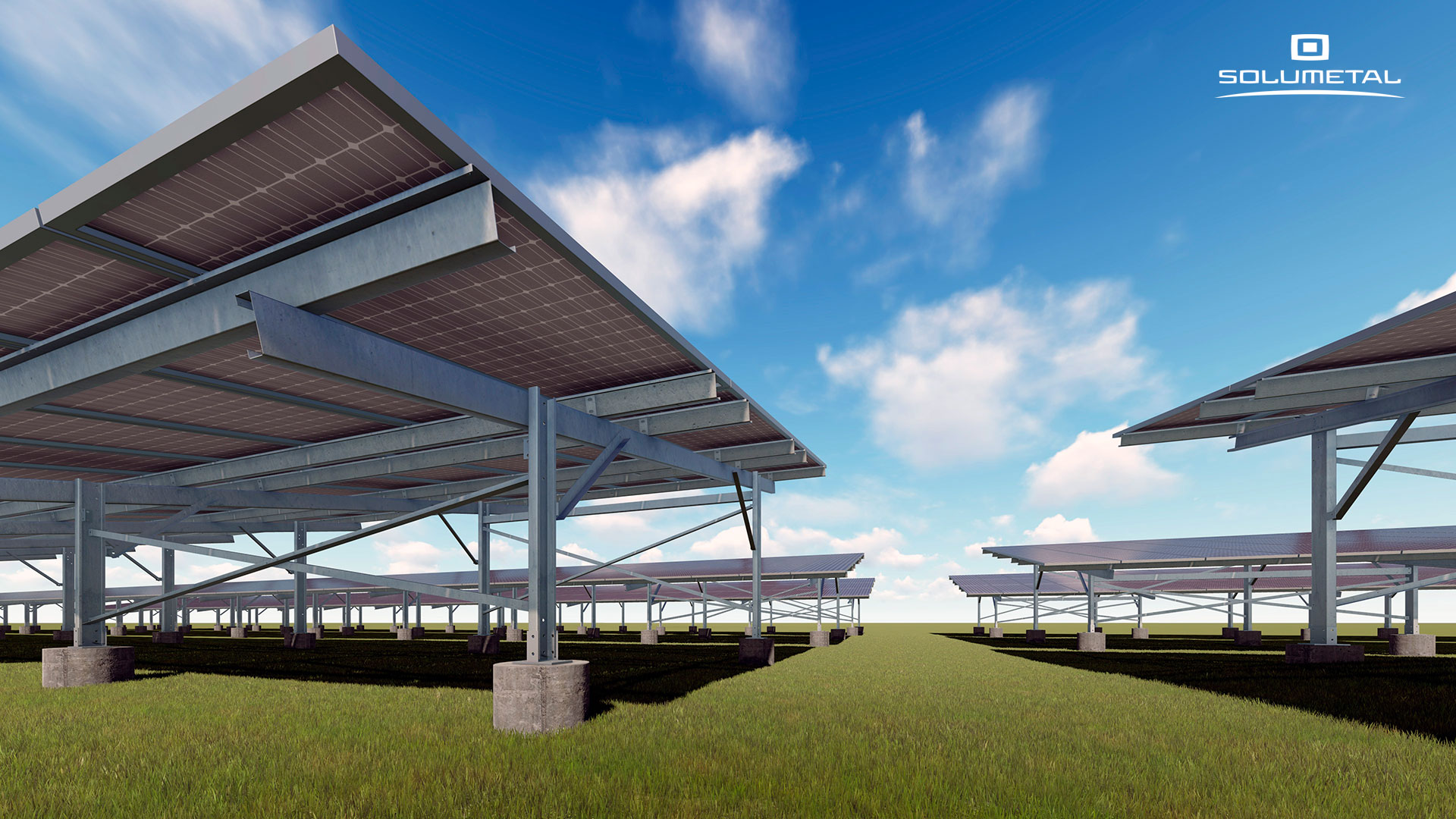

BI POSTE
Sistema disposto de pilar duplo, com distanciamento de 4 m, com capacidade de 12 placas solares por módulo metálico.
MONTAGEM
100% com parafusos A325 e A307 galvanizados, sem nenhum tipo de solda ou de preparação adicional.
MODULAÇÕES
- Bi Poste com distância entre fundações de 4 m – 12 placas solares.
DIFERENCIAS
- Menor quantidade de fundações, módulos metálicos com distanciamento de 4 m;
- Fixação direta da placa no perfil estrutural, dispensando os perfis e acessórios em alumínio;
- Podem ser preparados para fixadores/aterramento de placa tipo PowAR Snap™;
- Kit pronto para montar SOLUFRAME®.
VANTAGENS
- Melhor relação custo x beneficio em comparação com os existentes no mercado;
- Maior durabilidade: Mix de Galvanizações pela NBR 6323 e ASTM A 653 M;
- Maior resistência mecânica: Aço Estrutural de 300 Mpa e 400 Mpa de limite de escoamento;
- Montagem simplificada: Kits pré industrializados 100% reciclagem, ecologicamente correto.
